TOP 各種適応ブラケット

各種適応ブラケット
適応機種／オムニガード全機種・ガードボーイ全機種

網戸メンテナンス用
ブラケット

サッシ枠カチコミ式
ブラケット

サッシ枠・躯体打ち型
ブラケット

  • 網戸メンテナンス用ブラケット

    • 横開き式でラクラクお手入れ

      横開きメンテブラケット

      【網戸の外し方と窓のお掃除方法】

      面格子を開き戸のように開いて網戸の取り外しができます。
      網戸外し、窓清掃が終わりましたら、元の位置で面格子を固定してください。
      作業は必ず2人以上で行ない、1人が外部から面格子を開いて支えてください。

      ステップ1 室内から窓枠のビスを外す。

      室内側から、開けようとする側の取付ビスを外して下さい

      ステップ2 窓を最大45度まで開き、清掃作業の準備を進める。

      面格子を開きます
      (最大開き角度：45°)

      ステップ3 網戸を外して、窓の外側部分にアクセスする。

      開放スペースより、網戸の取外しを行なって下さい

      ステップ4 最終的に窓を掃除し完成。簡単にメンテナンスが行える。

      横開き式でかんたんガラス掃除

    • 跳ね上げ式でラクラクお手入れ

      跳ね上げメンテブラケット

      【網戸の外し方と窓のお掃除方法】

      面格子を跳ね上げ、網戸の取り外しができます。
      網戸外し、窓清掃が終わりましたら、元の位置で面格子を固定してください。
      作業は必ず2人以上で行ない、1人が外部から面格子を開いて支えてください。

      ステップ1 室内から下部固定ビスを外し、窓の準備をする。

      室内側から、両側の
      下部固定ビスを外す

      ステップ2 室外側から窓枠を跳ね上げて開く。

      室外側から面格子を
      跳ね上げてください

      ステップ3 網戸を取り外し、窓の外側にアクセスする。

      開放スペースより、網戸の
      取り外しを行なってください

      ステップ4 跳ね上げた状態で簡単に窓ガラスを掃除できる。

      跳ね上げ式でかんたんガラス掃除

  • サッシ枠カチコミ式ブラケット

    • 目隠しブラケット
      「目隠しブラケット」の構造を示す図で、寸法Aが45・55・65mmに対応。
    • 複層サッシ用ブラケット（PRO-SE 36間口用、MTG-70 35間口用対応）

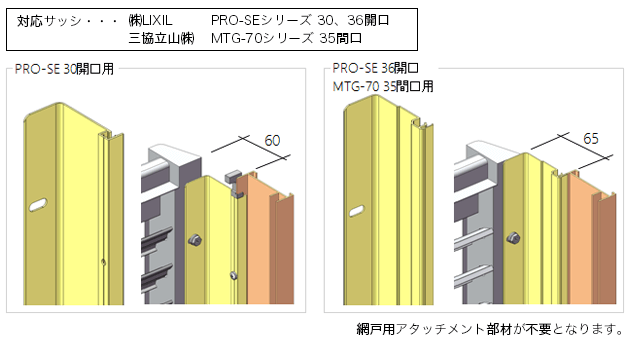

      複層サッシ用ブラケットの説明図で、「PRO-SE 36間口用」および「MTG-70 35間口用」に対応。
    • リフォーム用ブラケット

      改修工事用外付け対応ブラケット
      ※実用新案取得済み"

      リフォーム工事用に特化した外付け対応ブラケットの構造を示す。

  • サッシ枠・躯体打ち型ブラケット

    • パンチアンカー

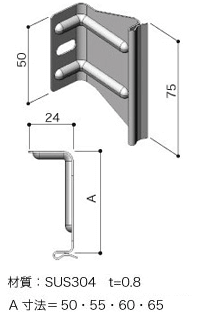

      パンチアンカーの寸法図で、全体の形状と主要な寸法（50×75mm、厚さ0.8mm）を示している。
    • Z型ブラケットS

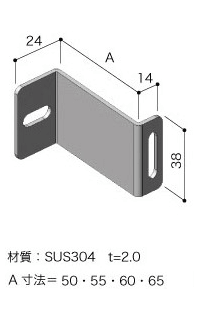

      Z型ブラケットSの寸法図で、形状と主要な寸法（38×24×14mm）を示している。
    • L型Cブラケット
      Z型ブラケットSの寸法図で、形状と主要な寸法（38×24×14mm）を示している。

    ※【BL認定面格子の場合】横開きメンテブラケット・目隠しブラケット・L型Cブラケットからお選びください。

    オムニブラケットシリーズ
    複層サッシ用ブラケットの説明図で、「PRO-SE 36間口用」および「MTG-70 35間口用」に対応。

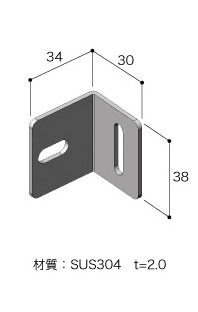

L型Cブラケットの寸法図で、全体の形状と主要な寸法（38×34×30mm）を示している。
